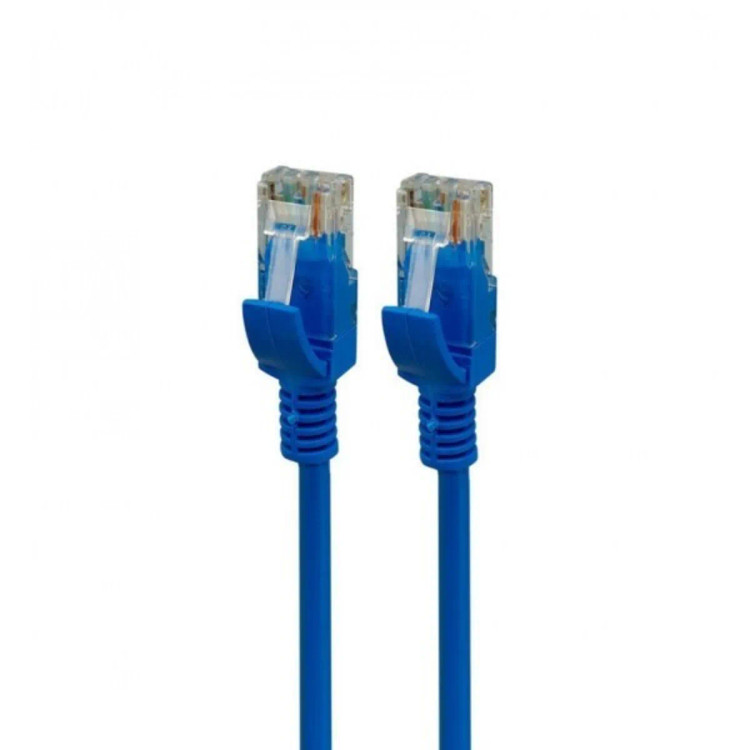

کابل شبکه (lan)

معمولا کابل های شبکه به دو دسته Cat5 , cat6 تقسیم می شوند این کابل ها از جنس مس ساخته شده است و هرچه درجه خلوص مس انها بیشتر باشد دارای کیفیت بهتر و افت ولتاژ کمتری هستند و به طبع افزایش پیدا می کند . کابل های Cat6,Cat5 از چهار زوج سیم(هشت رشته سیم) به رنگ های آبی – سفید آبی،نارنجی – سفید نارنجی ، سبز – سفید سبز ، قهوه ای – سفید قهوه ای ، تشکیل شده که در آنها دو رشته سیم وظیفه ارسال اطلاعات ، دو رشته سیم نیز وظیفه دریافت اطلاعات و چهار رشته بعدی فقط نقش نویز گیری را ایفا میکنند . کابل های Cat 6 دارای پهنای باند 250MHz هستند و برای استفاده در اترنت گیگابیتی طراحی و ساخته شده اند. این كابل هم دارای نوع ارتقا یافته به نام Cat6E است. در کابل های Cat6e بین هر دو زوج سیم فویل قرار داده شده است تا امر نویز گیری بهتر انجام گیرد ، در کابل های Cat6e قطر کابل افزایش یافته است ، افت ولتاژ Cat6e تا حد چشم کیری پایین تر از Cat5 است . این نوع کابل ها (Cat6e) برای مسافت های طولانی بهتر هستند ، برای اتصال کابل های Cat5, Cat6e به کارت شبکه از سر سیم های Rj-45 استفاده میگردد .این سر سیم ها برای کابل های Cat6e , Cat5 متفاوت میباشند تفاوت اصلی 2 کابل cat5 و cat6e سرعت انتقال اطلاعات آن می باشد به طوری که کابل های Cat5 سرعتی در حدود 100 مگابایت بر ثانیه داشته و کابل های cat6e تا 10 برابر این سرعت یعنی 1000مگابایت بر ثانیه قابلیت جابجایی دیتا را دارند و این یکی از مزیت های آن می باشد .
